PS遊星旋回ギアボックス



特徴

◆ 高いモジュラー設計.
◆ コンパクト構造、小型・軽量.
◆ 広い伝動比範囲、高効率、安定運転、低騒音.
◆ 複数の遊星歯車が同時に負荷を伝動し、動力が分流され、運動の合成と 分解を実現.
◆ 2つのフランジ設置方式: 設置フランジは偏心調整機能を有する(ピニオンと 旋回リング間のバックラッシュを調整).
◆ 中間フランジと遊星キャリアはコンピュータシミュレーションによる変形・応力解析で設計.

製品設計

◆ 遊星伝動段数:2段、3段または4段.
◆ 入力方式：電動モーター入力・油圧モーター入力対応 PS、油圧モーター入力時は「油圧リリース - スプリングブレーキ多板式パーキングブレーキシステム」を標準搭載.
◆ 出力方式：ピニオン出力（一体型 / 分割型）.

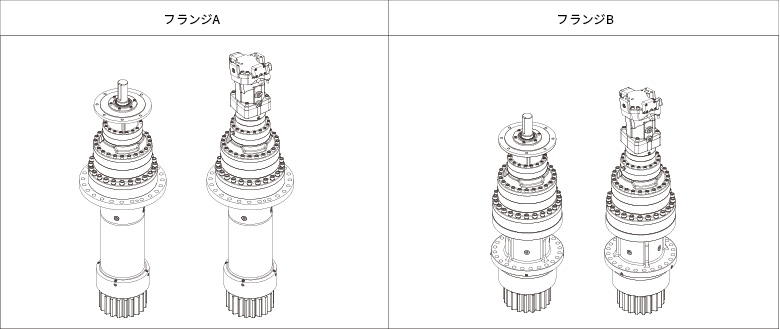

◆ 設置方式: フランジAとフランジB.

技術データ

	遊星旋回ギアボックス
サイズ	PS220~PS232  PS320~PS336  PS420~PS436
出力トルク	11 kN·m～590 kN·m
減速比	14~947
入力電力	1 kW～2500 kW

主な応用ホスト

● クレーン ● タワークレーン ● クローラークレーン ● トラッククレーン ● 海洋プラットフォーム ● ガントリークレーン
