ボネン伝動

K-MX かさ傘歯車サーボギアモーター &AXサーボドライブ(0.28 kW～9.11 kW)

特徴

◆ サーボギアモーターの柔軟なモジュラー設計により、生産・物流サイクルを短縮。
◆ 直交伝動構造により取付スペースを削減し、多様な伝動構造のニーズに対応。
◆ 鋳造ハウジングのFEA設計により、動作安定性と耐震性能が30%向上します。
◆ 高信頼性・長寿命設計により、使用・維持管理コストを効果的に削減。
◆ サーボモーターは強固なコンパクト構造と高い保護等級だけでなく、高効率、高過負荷耐性などの特性も備えています。その優れたラジアル振れ精度とわずかなトルク変動により、高品質のワーク表面加工を実現できます。
◆ ボネンAgileシリーズドライブと組み合わせて強力なサーボシステムを形成し、シームレスな統合と完璧な連携を実現できます。

ギアモーターの設計

◆ 伝動段数：3段

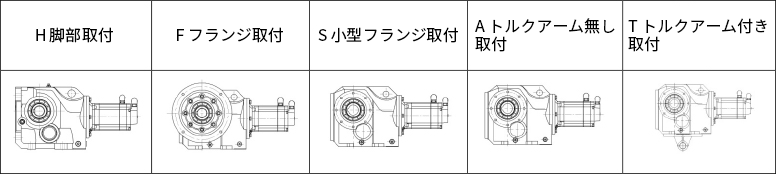

◆ 取付方式：

◆ 出力軸：中実軸、中空軸（平行キー、シュリンクディスク、インボリュートスプライン）

技術データ

	ギアボックス	サーボモーター	サーボドライブ
サイズ	K303～K310	28～100	AX-PM26/CM55/OP25
出力トルク	5.1 N·m～5057 N·m	0.7 N·m～42 N·m	/
減速比	4～160	/	/
入力電力	0.28 kW～9.11 kW	0.28 kW～9.11 kW	0.75 kW～11 kW
定格電流	/	0.7A～14.3A	1.25A～15.2A

AXサーボドライブ

AX精密シリーズサーボドライブは、統一された制御モジュールを備えた高性能サーボアプリケーション用に設計されたモジュラーサーボドライブであり、異なる電力クラスのサーボモーターに対応したパワーモジュールとオプションアクセサリーで構成され、柔軟なモジュール化により、システム設計とアプリケーションにおいてユーザーに豊富な選択肢を提供します。AX精密シリーズ単軸サーボドライブは3つの部分で構成されています：

操作パネル(OP25)またはPCデバッグソフトウェアBoneng Drivesoft：

操作パネルまたはPCデバッグソフトウェアは、ユーザーに便利で迅速なパラメータ設定方法を提供し、中国語表示をサポートし、よりシンプルで理解しやすい情報フィードバックと、高度なオシロスコープ検出・診断機能を提供します。

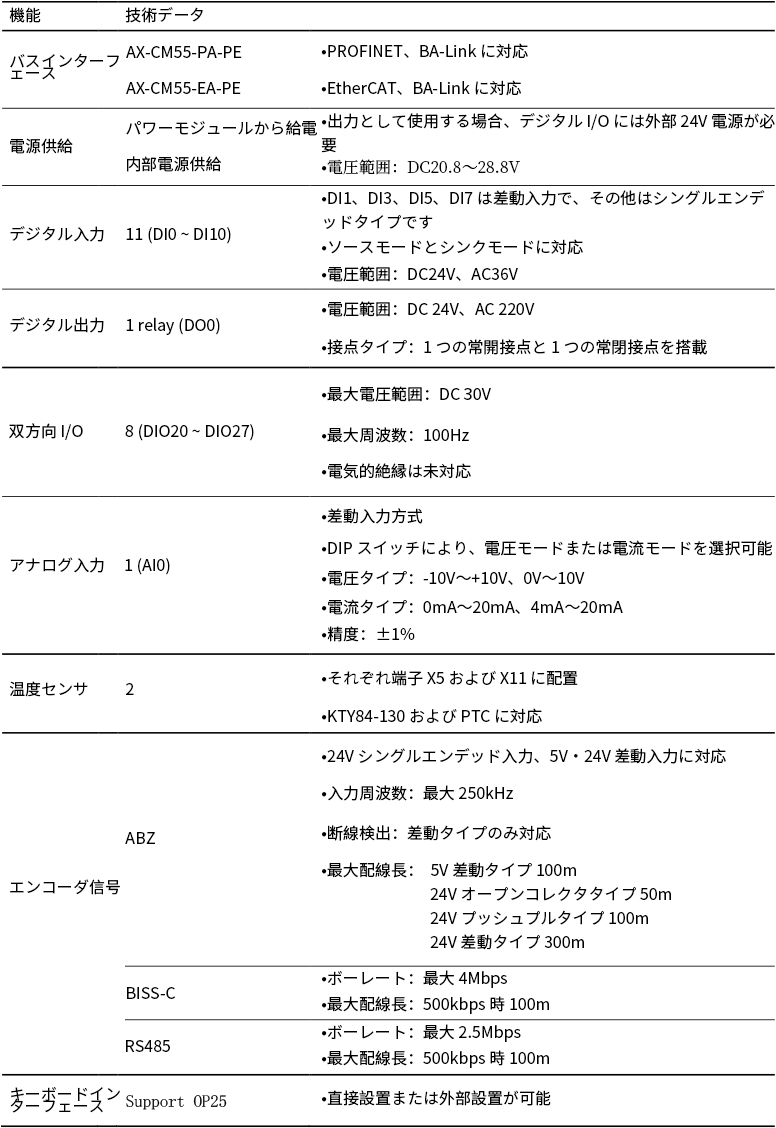

制御モジュール(CM55)：

制御モジュールは、ユーザーに豊富な制御インターフェース、入出力端子、アナログ信号、通信を提供し、様々な方法で接続されたモーターを制御・監視します。

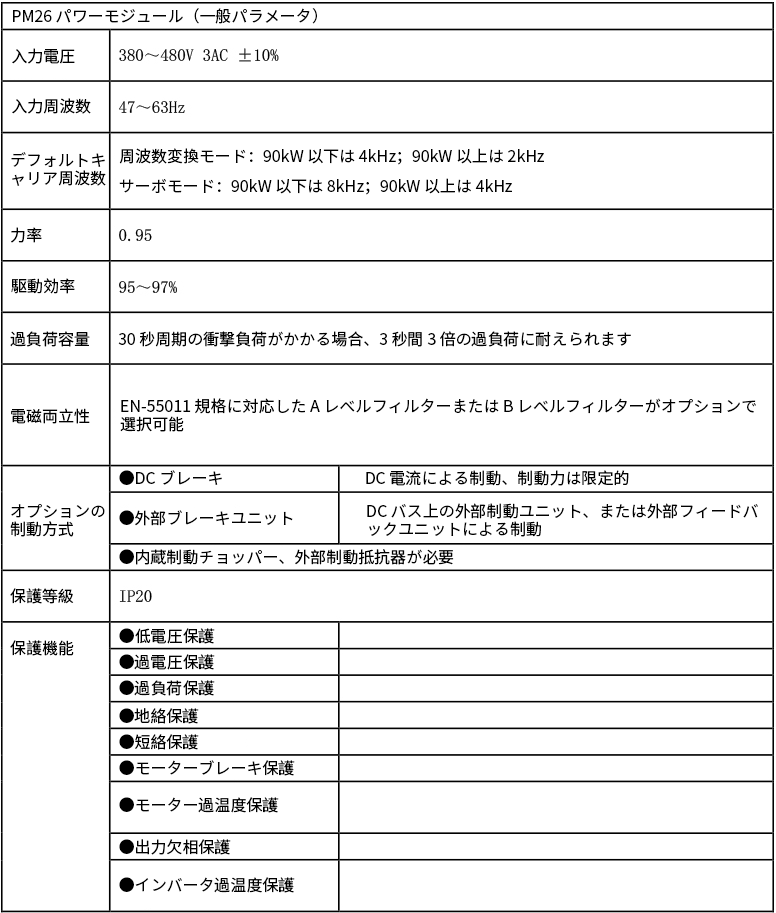

電力モジュール(PM26)：

ブック型パワーモジュールは 0.75kW～132kW の電力範囲をカバーし、様々な制御モジュールに対応しています。モーター速度調整をシンプルかつ柔軟に実現できるほか、ドライバ全般の保護機能も搭載しています。
