ボネン伝動

PX...MX 遊星精密サーボギアモーター & AX サーボドライブ (0.38kW～10.06kW)

◆ 歯面硬度が高く、高精度・低騒音・低バックラッシュ。
◆ サーボモーターと直結、コンパクト構造で高いパワー密度を実現。
◆ 高度なモジュラー設計により、生産・物流サイクルを短縮。
◆ 高信頼性・長寿命設計により、使用・維持管理コストを効果的に削減。
◆ 優れたラジアル振れ品質と微少なトルク変動により、高品質なワーク表面加工を実現。
◆ ボネン Agile シリーズドライブと組み合わせて強力なサーボシステムを形成し、シームレスな統合と完璧な連携を実現。

ギアモーターの設計

◆ 伝動段数：1段または2段。

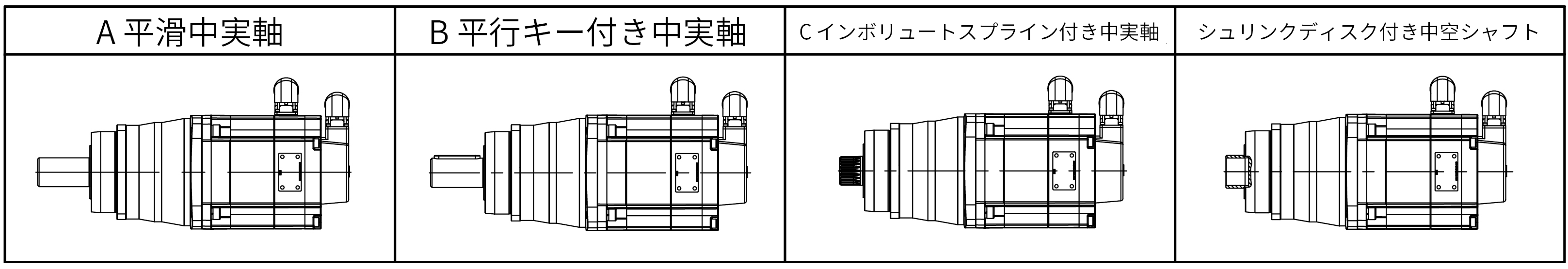

◆ 出力形式 PX…S-MX：

◆出力形式 PX…T-MX：

◆取付方式：水平取付、垂直取付

技術データ

	ギアボックス	サーボモーター	サーボドライバ
サイズ	PX102S~PX107S/PX202S~PX207S PX102T~PX107T/PX202T/PX207T	28~100	AX-PM26/CM55/OP25
出力トルク	5N·m~1900N·m	0.8N·m~48N·m	/
減速比	3~100	/	/
入力電力	0.38kW~10.06kW	0.38kW~10.06kW	0.75kW~15kW
定格電流	/	1.2A~19.6A	1.25A~18.71A

AX サーボドライブ

AX 精密シリーズサーボドライブは、高性能サーボアプリケーション向けに設計されたモジュラー型サーボドライブです。MX シリーズサーボモータと組み合わせて高精度なサーボ制御を実現し、非同期モータとの組み合わせで非同期サーボ制御も実現可能。

AX シリーズサーボドライブは3つの部分で構成されています：

サーボドライブの特徴

◆ PROFINET/EtherCAT 通信に対応。制御モジュールを選択するだけで切り替え可能；
◆ PROFINET サーボは RT/IRT アプリケーションに対応；
◆ 高精度 23 ビット絶対値エンコーダを使用して高制御精度を実現；
◆ 380VAC 電圧レベル設計、変圧器などの追加設定を不要に；
◆ 高速ネジレス制御端子を採用、配線・デバッグ・メンテナンスを簡便化；
◆ 豊富な IO インターフェースに加え、オプションの双方向制御端子を搭載。

サーボドライブ技術データ

制御モジュール	AX-CM55-PA-PE(Connecting PROFINET communication devices)
	AX-CM55-PA-PE(Connecting EtherCAT communication devices)
	AX-CM51-PN-PE(Connecting PROFINET communication devices)
パワーモジュール入力電圧	380~480V 3AC±10%
パワーモジュール入力周波数	47~63Hz
過負荷能力	Can bear 3 times of overload for 3s when 30s periodic impact load applied.
防護等級	IP20

主要適用産業

工作機械 ● ロボット ● 印刷機械 ● 包装機械 ● 繊維機械 ● 自動化設備
