A1可変周波数ドライブ
特徴
1. 優れた制御性能
◆ 誘導モーター(IM)と同期モーター(PM)の制御をサポート
◆ SVC（センサレスベクタ制御）および FVC（エンコーダ付きフィードバックベクタ制御）の速度制御：SVC の速度調整範囲は 1:100、FVC は 1:1000
◆ SVCモードとFVCモードのトルク制御をサポート
◆ 速度制御モードでの速度変動：± 3rpm；トルクモードでのトルク精度：± 5%
2. 柔軟なソフトウェア機能
◆ フリープログラミングモジュールとパラメータ相互接続を提供し、現場プロセスに応じて自由に組み合わせ・マッチング可能
◆ 統合された特徴機能（PID コントローラー、負荷適応速度、アンチスウェイ制御、滑らかな回転など）
◆ 複数の通信プロトコルをサポート：Modbus、CANopen、PROFINET
◆ オペレーターパネルの LCD による中国語・英語での状態表示、PC ベースのコミッショニングソフトウェア（Boneng DriveSoft）をサポート
3. 強い環境適応性
◆ スリムなブックサイズ構造で、電気キャビネット内の並列設置要件を満たす
◆内蔵 A クラスフィルター（オプション）および外部フィルターにより、厳しい電磁気レベル要件を満たす
4. 使いやすく保守しやすい
◆ ねじなし圧着タイプのIO端子で、ねじドライバなしで接続・保守可能
◆ 取り外し可能な電源端子により、電源ケーブルの設置が簡便
◆ 105℃長寿命電解コンデンサにより、トラブルフリーな使用寿命を延長
◆ 高度な半導体モジュールと MCU により、極めて低い故障率の品質保証
◆ 誘導モーター(IM)と同期モーター(PM)の制御をサポート
◆ SVC（センサレスベクタ制御）および FVC（エンコーダ付きフィードバックベクタ制御）の速度制御：SVC の速度調整範囲は 1:100、FVC は 1:1000
◆ SVCモードとFVCモードのトルク制御をサポート
◆ 速度制御モードでの速度変動：± 3rpm；トルクモードでのトルク精度：± 5%
2. 柔軟なソフトウェア機能
◆ フリープログラミングモジュールとパラメータ相互接続を提供し、現場プロセスに応じて自由に組み合わせ・マッチング可能
◆ 統合された特徴機能（PID コントローラー、負荷適応速度、アンチスウェイ制御、滑らかな回転など）
◆ 複数の通信プロトコルをサポート：Modbus、CANopen、PROFINET
◆ オペレーターパネルの LCD による中国語・英語での状態表示、PC ベースのコミッショニングソフトウェア（Boneng DriveSoft）をサポート
3. 強い環境適応性
◆ スリムなブックサイズ構造で、電気キャビネット内の並列設置要件を満たす
◆内蔵 A クラスフィルター（オプション）および外部フィルターにより、厳しい電磁気レベル要件を満たす
4. 使いやすく保守しやすい
◆ ねじなし圧着タイプのIO端子で、ねじドライバなしで接続・保守可能
◆ 取り外し可能な電源端子により、電源ケーブルの設置が簡便
◆ 105℃長寿命電解コンデンサにより、トラブルフリーな使用寿命を延長
◆ 高度な半導体モジュールと MCU により、極めて低い故障率の品質保証
典型的なアプリケーション
クレーン、スタッカー、ホイスト、押出機、粉砕機、混合機、破砕機、線引き機、圧延機、遠心分離機、材料輸送、荷役、ファンポンプなど。技術仕様
| Drive | |
| 供給電圧 | 3AC 380V~480V±10% |
| 出力 | 0.75kW~250kW(LD) |
| 保護等級 | IP20 |
| 周囲温度 | -20°C~＋50°C |
| 通信プロトコル | Modbus,CANopen,PROFINET |
充実した構成
ドライブは複数の異なる機能モジュールで構成されています：
◆ Power Module(PM)
◆ Control Module(CM)
◆ Operation Panel(OP) (Optional)
◆ Other optional accessories
PM と CM はドライブを構成する 2 つの必須モジュールです
パワーモジュール
PM25 パワーモジュール
◆ PM25 パワーモジュールには内蔵ブレーキチョッパー（132kW 以下）が搭載され、効率は 95%～97% です。壁掛け設置が可能で、一般的な電気機器に適しています

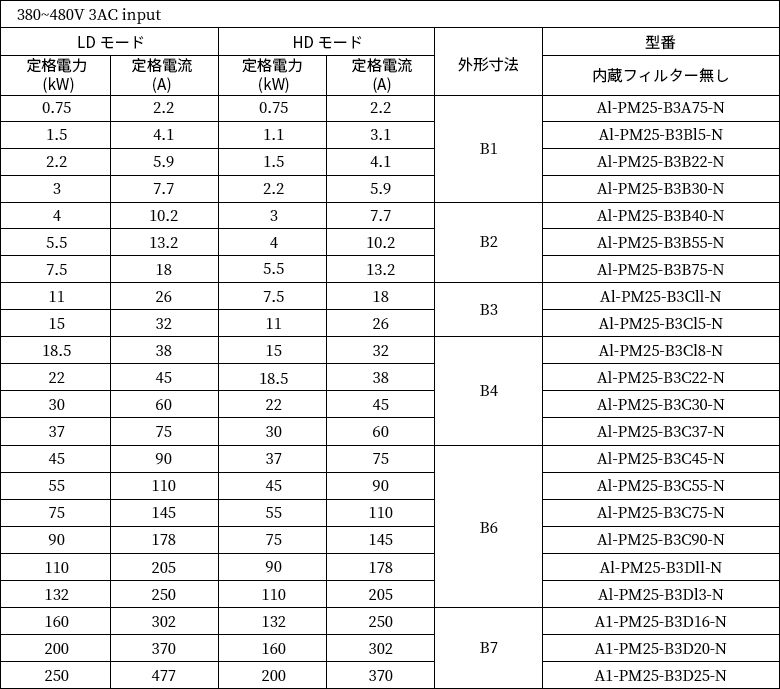

◆ 注文データ
注：内蔵フィルター付きpm25モジュールの在庫はありません。必要な場合は製造元にご相談ください。
コントロールモジュール
CM25 コントロールモジュール
◆ CM25 コントロールモジュールは、速度センサの有無にかかわらず速度・トルク制御を提供し、異なる回線タイプに対応した複数の V/F 制御を搭載し、10ch-DI、2ch-DQ、2ch-AI、2ch-AQ といった豊富なインターフェースを備え、Modbus、CANopen に対応しています。
◆ 注文データ
| インターフェースタイプ説明 | 型番 |
| 通信プロトコルに対応、増分型 / 絶対型光電エンコーダ対応 | A1-CM25-MB-PE |
| 通信プロトコルに対応、増分型 / 絶対型光電エンコーダ対応 | A1-CM25-CN-PE |
CM22 コントロールモジュール
◆ CM22 コントロールモジュールはクローズドループ制御機能に対応し、一般用途向けに設計されており、VF またはベクトル制御モード（SVC および FVC）を提供し、Modbus 通信と増分型光電エンコーダに対応しています。
◆ 注文データ： A1-CM22-MB-PE
CM23 コントロールモジュール
◆ CM23 コントロールモジュールは主にリフティング産業向けに設計されています。ホイスト用の専用機器として、デジタル入力は DC24V、AC36V、AC48V に対応しています。V/F 制御に加え、ベクトル制御（FVC および SVC）にも対応し、Modbus、PROFINET 通信、増分型光電エンコーダ、およびリフティング関連の特徴機能をサポートしています。
◆ 注文データ：
| インターフェースタイプ説明 | 型番 |
| 通信プロトコルに対応、増分型 / 絶対型光電エンコーダ対応 | A1-CM23-MB-PE |
| 通信プロトコルに対応、増分型 / 絶対型光電エンコーダ対応 | A1-CM23-CN-PE |
操作パネル
OP25 オペレーションパネル
◆ OP25 オペレーションパネルは 128×64 ドットマトリクス LCD を採用し、ドライブのデバッグ・監視および各種パラメータの設定が可能です。（長距離配線に対応し、キャビネットドア設置用コンポーネントを選択可能）
◆ 注文データ：A1-OP25.
