PN...MN 遊星カレントサーボギアモーター & AN サーボドライブ (0.28kW～3.98kW)
PN...MN 遊星カレントサーボギアモーター
特徴
◆ 高精度、低騒音、低バックラッシュ。◆ サーボモーターと直結、コンパクト構造で高いパワー密度を実現。
◆ 高度なモジュラー設計により、生産・物流サイクルを短縮。。
◆ 高信頼性・長寿命設計により、使用・維持管理コストを効果的に削減。
◆ サーボモーターは強固なコンパクト構造と高い保護等級だけでなく、高効率、 高過負荷耐性などの特性を備えている；
優れたラジアルビート品質と微細なトルク変動により、高品質なワーク表面加工を実現。
◆ 高精度 23 ビット絶対値エンコーダに対応、制御精度が高い。
◆ STO 安全トルク遮断機能を搭載、機器の安全性が向上。
◆ 380VAC 電圧仕様設計により、変圧器等の追加構成が不要。
◆ ボネン DriveSoft 上位機器用ソフトをサポート、デバッグが簡便。
ギアモーターの設計

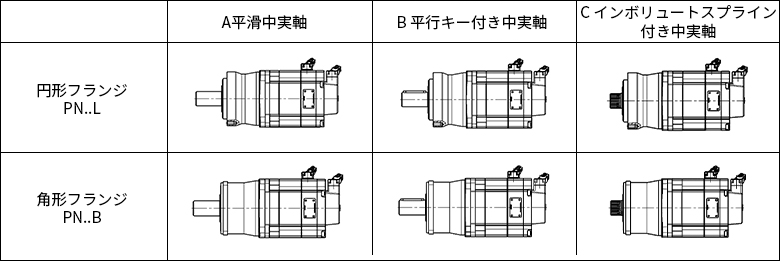

◆ 伝動段数：1段または2段。◆ 出力形式：
◆ 取付方式：水平取付、垂直取付
技術データ
| PN ギアボックス | MN サーボモーター | |
| サイズ | PN101L~PN105L/PN202L~PN205L PN101B~PN107B/PN202B/PN207B |
28~80 |
| 出力トルク | 2.6N·m~1263.5N·m | 0.9N·m~19N·m |
| 減速比 | 3~100 | / |
| 入力電力 | 0.28kW~3.98kW | 0.28kW~3.98kW |
| 定格電流 | / | 0.9A~8.1A |
| AN シリーズサーボドライバ | 0.75kw | 1.5kw | 3kw | |
| 主電源 | 入力電圧 | 380V~480VAC,±10% | ||
| 入力周波数 | 47Hz~63Hz | |||
| 連続出力電流（A） | 1.9 | 5.3 | 12.3 | |
| 過渡過負荷能力 | 10 秒周期の衝撃負荷時、0.3 秒間 3 倍の過負荷に耐えられます。 | |||
| 制御電源 | 24VDC,±10% | |||
| 保護等級 | IP20 | |||
| 周囲温度 | -20℃～+40℃：定格出力、+40℃～+55℃：出力低減 | |||
| 内蔵ブレーキ抵抗 | Built=in(100Ω/80W) | Built=in(50Ω/80W) | ||
| デジタル入力 | 5 点 COM 型デジタル入力 | |||
| デジタル出力 | 3 チャンネル OC 型デジタル出力 | |||
| 表示 | 5 桁 LED 表示 | |||
| デバッグ | USB および DriveSoft ソフトウェアによるデバッグ | |||
主要応用産業
◆ 包装機械◆ 印刷機械
◆ 食品機械
◆ 工作機械
◆ 太陽光発電・リチウム
◆ 自動化設備
◆ マニピュレータ
